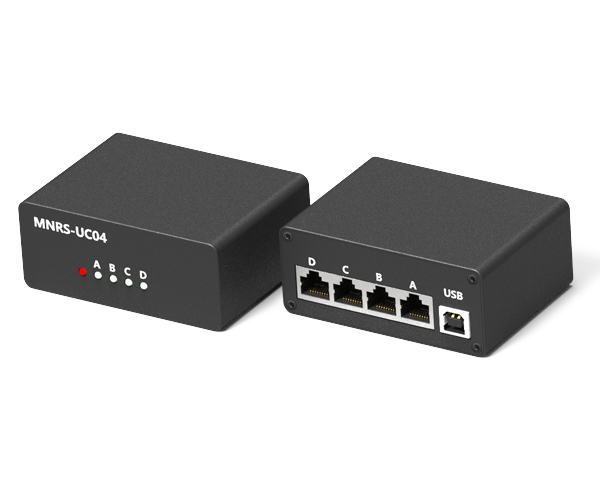

MNRS-UC04「CAN盒」

系统最大支持65536个运动单元同时在线，电脑无法和这么多的运动单元直接通讯。运动网络中转站是专门为波浪屏开发的配套产品，用于电脑和数量庞大的运动单元做中转通讯。MNRS-UC04，4路CAN总线，最大带载192个运动单元。还有给展示机和测试用的MNRS-UC01，1路CAN总线，最大带载48个运动单元。 CAN总线最初是用于连接车载电脑和车内电器（比如触发安全气囊），是德国博世开发的车规级通讯协议，每台设备上需要安装专用的CAN收发芯片。和普通RS485通讯协议对比，拥有抗干扰强、纠错重发、对等通讯等核心优势。我们通过比较选择了CAN总线方案，让我们拥有能同时控制65536个运动单元的能力。

CAN通讯系列

引脚 ESD 保护超过 16 kV HBM

5KV 隔离电压,电源和通讯接口全隔离

5V4A~24V1A

-40 to 85工作环境

产品规格

MNRS-UC04

输入：1×USB2.0
USB接口规格：USB Type-B
输出：4×CAN2.0
CAN接口规格：RJ45
CAN接口定义：1-H, 2-L
CAN速率(Kbps)：3~1000
CAN总线最大节点数：50
CAN静电防护：引脚 ESD 保护超过 16 kV HBM
CAN隔离等级：5KV 隔离电压,电源和通讯接口全隔离
CAN终端电阻(Ω)：120
尺寸(W×H×L)(mm)：86x36x63
供电：USB供电
工作温度(°C)：-40 to 85

MNRS-UC28

输入：1×USB2.0
USB接口规格：USB Type-B
输出：4/8/12/16/20/24/28×CAN2.0 （可选）
CAN接口规格：RJ45（卡侬快插）
CAN接口定义：11-H, 2-L
CAN速率(Kbps)：3~1000
CAN总线最大节点数：50
CAN静电防护：引脚 ESD 保护超过 16 kV HBM
CAN隔离等级：5KV 隔离电压,电源和通讯接口全隔离
CAN终端电阻(Ω)：120
尺寸(W×H×L)(mm)：442x89x205
供电：5V4A~24V1A
工作温度(°C)：-40 to 85

MNMS-C24

画面输出：2×HDMI 2.0
视频分辨率：4096×2160@60Hz
操作系统：Windows 11
CPU：Intel 9th
内存：8G
硬盘：256G
显卡：intel集成显卡
超级狗：内置
视频硬解码：H264-4K-硬解码
USB接口：1×前面板 \ 3×后面板 \ 3×内置（超级狗）
CAN输出：4/8/12/16/20/24×CAN2.0 （可选）
CAN接口规格：RJ45
CAN接口定义：1-H, 2-L
CAN速率(Kbps)：3~1000
CAN总线最大节点数：50
CAN静电防护：引脚 ESD 保护超过 16 kV HBM
CAN隔离等级：5KV 隔离电压,电源和通讯接口全隔离
CAN终端电阻(Ω)：120
尺寸(W×H×L)(mm)：442x89x205
供电：AC110V~AC220V
工作温度(°C)：0 to 55
